อะไรคือ Vonmises Stress

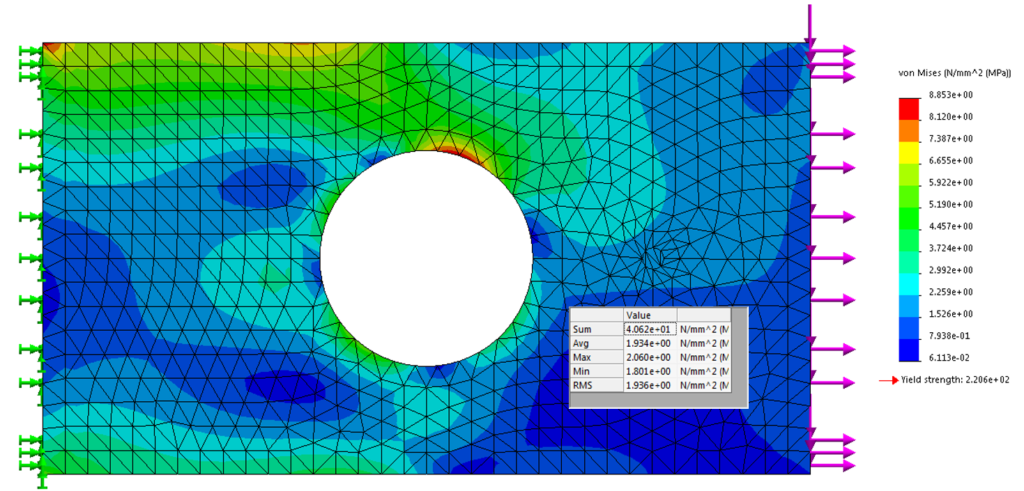

หลายคนที่เคยทำการวิเคราะห์ความแข็งแรงของชิ้นงานและมักจะได้รับคำกล่าวที่ว่า Stress ต้องไม่เกินค่า Yield Stress ของวัสดุ และความหมายของมันที่แท้จริงคืออะไรวันนี้เราจะลองมาดูกันครับ ในการออกชิ้นงานนั้นจุดประสงค์จริง ๆ คือเราไม่ต้องการชิ้นงานที่แข็งแรงที่สุดแต่เราต้องการชิ้นงานที่ทำงานได้โดยไม่เกิดความเสียหาย และเราก็อยากจะรู้อีกด้วยว่าชิ้นงานนั้นมันจะเสียหายเมื่อใดเพื่อกันไว้ก่อนที่จะสายเกินแก้ จึงเกิดโปรแกรมพวกไฟไนต์อิลิเมนต์ขึ้นมาที่เป็นเครื่องมือช่วยในการวิเคราะห์และก็มีทฤษฎีทางด้านความเสียหายของวัสดุ (Failure Theory) เข้ามาช่วยวิเคราะห์ความเสียหายที่อาจเกิดขึ้นกับชิ้นงานได้ โดยปกติแล้วเราจะนำวัสดุไปทำทดสอบที่เรียกว่า Tensile Test เพิ่อหาค่า Yield […]

รูปภาพ
Tips & Tricks, Uncategorized

ข้อต่อของชิ้นงานสำหรับการวิเคราะห์การเคลื่อนที่ใน SOLIDWORKS อยู่ที่ไหน

Joint หรือ ข้อต่อนั้นเป็นสิ่งสำคัญในการเชื่อมต่อชิ้นงานเข้าด้วยกันเป็นระบบใหญ่ โดยข้อต่อนี้จะเป็นสิ่งที่กำหนดความอิสระในการเคลื่อนที่ของชิ้นงาน หรือที่เรียกว่า Degree of freedom ซึ่งโดยทั่วไปแล้วข้อต่อนี้จะมีด้วยกันอยู่ 5 รูปแบบหลักดังนี้ (จริงๆแล้วมีมากกว่านี้ แต่สามารถที่จะใช้ Joint รวมกันทำให้เกิดเป็น Joint ที่เหลือได้)   Fixed Joint […]

Tips & Tricks

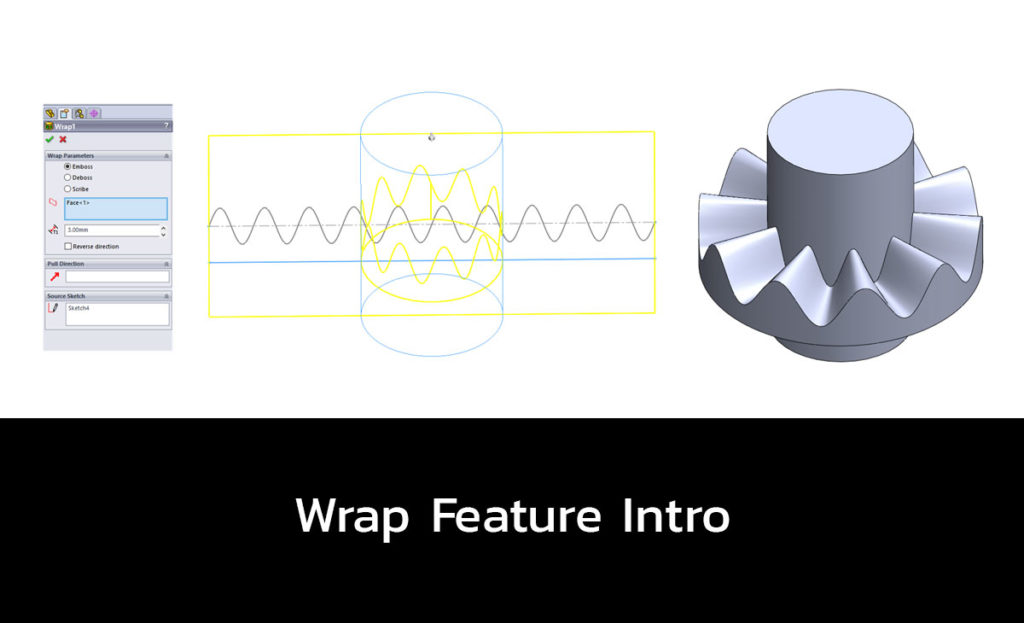

Wrap Feature Intro

Wrap ฟีเจอร์เป็นเครื่องมือที่ช่วยให้สร้างชิ้นงานที่มีความซับซ้อนที่วิธีการปกตินั้นทำได้แต่ต้องใช้เวลา Wrap โดยชื่อของตัวเองก็บ่งบอกถึงการห่อหุ้ม โดยการห่อหุ้มนี้จะเป้นการห่อหุ้มสเกตซ์รอบๆชิ้นงานแล้วทำการสร้างเป็นเนื้อชิ้นงานหรือตัดเนื้อของชิ้นงานออกไป ฟีเจอร์ Wrap นี้จะอยู่ในแถบเครื่องมือ Features ในส่วนของการโมดิฟายชิ้นงาน

Tips & Tricks, Uncategorized

ออกแบบสปริงลูกบอลในแก้วเชคเวย์ ด้วย SOLIDWORKS

ออกแบบสปริงลูกบอลในแก้วเชคเวย์ ด้วย SOLIDWORKS ในแก้วน้ำที่จะพบสปริงก้อนกลมที่อาจจะช่วยในการผสมผงเครื่องกินต่าง ๆ เช่น เวย์โปรตีน ให้เข้ากับน้ำที่ผสมนั้นก็เป็นอีกชิ้นงานหนึ่งที่น่าสนใจต่อการนำมาศึกษาการวาดชิ้นงานครับ ชิ้นงานนี้ไม่ยากแต่ก็ไม่ง่ายจนเกินไป แต่มีทริคในการทำอยู่นิดเดียว วันนี้เราจะมาลองทำกันครับ ว่ามันจะขึ้นรูปได้อย่างไร ก่อนอื่นเรามาดูลักษณะของเจ้าชิ้นงานตัวนี้กันก่อนครับ แน่นอนครับมันมีลักษณะเป็นสปริง ซึ่งการขึ้นรูปคือการสร้างเส้นสเกตซ์ที่เป็นรูปสปริงตามผิวโค้งของทรงกลม จากนั้นใช้ Sweep ในการสร้างให้เป็นเส้นขดลวดครับ วิธีการมีแค่นี้เองครับซึ่งสิ่งที่ยากที่สุดคือการสร้างเส้นสปริงให้ตามผิวของโค้งทรงกลมนั้นมีเทคนิคอยู่นิดเดียวครับ คือการใช้ […]

Tips & Tricks, Uncategorized

การใช้ Performance Evaluation Tool ในโหมด Part

ชิ้นงานที่ซับซ้อน ในงานมีที่จำวนชิ้นงานมาก ๆ จำนวนเยอะ เช่นในโครงสร้างอาคาร ชิ้นส่วนเครื่องยนต์เรามักจะเจอปัญหาว่าทำไมมันช้าหรืออืดและเราก็ไม่รู้สาเหตุว่าจริง ๆ แล้วมันช้าเพราะอะไร และสิ่งหนึ่งที่จะช่วยท่านในการตรวจสอบสาเหตุเหล่านี้ได้นั้นก็เป็นเครื่องมืออันหนึ่งที่ไม่ค่อยมีใครใช้แต่มันมีประโยชน์มากที่จะช่วยให้เราเพิ่มประสิทธิภาพในการทำงาน ซึ่งก็คือ Performance Evaluation Tool   ซึ่งจะใช้งานกันอย่างไรนั้นเรามาดูกันครับ เราสามารถเรียกใช้ Performance Evaluation ได้จากการไปที่แถบเครื่องมื่อ Evaluation > […]

Tips & Tricks, Uncategorized

Graphic Triangles คืออะไรกันครับ

หลาย ๆ คนที่ทำงานกับไฟล์งานประกอบและเจอกับความช้าวันนี้เราจะมาดูกับครับว่าไฟล์ไหนที่ทำให้เกิดการช้าเรียงตามลำดับกันอย่างไร โดยการใช้ Performance Evaluation ช่วยในการวิเคราะห์ครับ สำหรับวันนี้เราจะมาดูกันหนึ่งหัวข้อในผลที่แสดงจาก Performance Evaluation ในส่วนของหัวข้อ Display Performance ซึ่งจะมีรูปร่างหน้าตาดังแสดงครับ ก่อนอื่นเรามาทำความรู้จักกันก่อนครับว่า Graphic Triangle คืออะไร ลองดูรูปวงกลมครับ การจะเขียนเส้นให้เป็นวงกลมนั้นเกิดจากการเขียนเส้นรูปหลายเหลี่ยมต่อเนื่องกัน […]

Tips & Tricks

การวิเคราะห์ ไปพร้อม ๆ กันระหว่าง Flow Simulation และ SOLIDWORKS Simulation

ในช่วงของการพัฒนาผลิตภัณฑ์อย่างเช่นหุ่นยนต์ใต้น้ำนี้ การสร้างคอนเซ็ปต์ขึ้นมาในช่วงเริ่มต้นนั้นเป็นสิ่งสำคัญสำหรับการดำเนินงานในการออกแบบในลายละเอียดต่อไป การรู้ถึงภาระกรรมต่าง ๆ พฤติกรรมการไหลรอบ ๆ ชิ้นงานนั้นเป็นสิ่งที่สำคัญสำหรับการออกแบบชิ้นงาน ในเรือดำน้ำนั้นการไหลของน้ำผ่านตัวเรือจะสร้างแรงดันกระทำบนผนังของตัวโครงสร้างซึ่งเราจะทำการคำนวนส่วนนั้นออกมาและทำการกระจายไปยังแต่ละส่วนงานเพื่อทำการออกแบบต่อไป การวิเคราะห์ปัญหาแบบควบกันระหว่างหลาย ๆ ฟิสิกส์นั้นเริ่มเข้ามามีบทบาทมากขึ้นเรื่อย ๆ อย่างเช่นในกรณีนี้จะเป็นการคำนวนการไหลผ่านชิ้นงานที่เป็นเรือดำน้ำก่อนและจากนั้นจะนำความดันที่เกิดขึ้นรอบ ๆ ตัวเรือนั้นมาทำการคำนวนความแรงในโครงสร้างต่อไปเพื่อตรวจเช็คการออกแบบทั้งด้านการไหลและความแข็งแรง ซึ่งเป้นข้อดีที่ทำให้นักออกแบบสามารถออกแบบชิ้นงานที่มีคุณลัการทางการไหลที่ดีเยี่ยมโดยที่มีความแข็งแรงในโครงสร้างที่ทนทานต่อภาระกรรมต่างๆได้ไปพร้อม ๆ กัน หุ่นยนต์เรือดำน้ำถูกวาดขึ้นมาโดยให้มีขนาด ความหนาของผนังเป็นไปตามจริง […]

Uncategorized

กระทะของคุณร้อนเร็วไหม…

ของใช้ในครัวเรือนที่มีกันแทบทุกบ้านและตามร้านค้าร้านอาหารที่จะพบได้เสมอนั่นก็คือกระทะ ในปัจจุบันกระทะนั้นมีออกมากันหลายยี่ห้อ มีทั้งกระทะเหล็ก กระทะอลูมิเนียม เซรามิค หรือแม้แต่กระทะทองแดงที่หลาย ๆ คนอาจจะกลัวกันรวมถึงผมด้วย การใช้งานกระทะนั้นไม่ยุ่งยาก นำกระทะตั้งบนเตาไฟ เปิดไฟให้ร้อนด้านใต้และก็รอกระทะร้อน ใส่น้ำมัน บางคนก็จะใส่หอมกระเทียมลงไปผัดเลย บางคนก็จะลองทดสอบหยอดไข่ที่ตีแล้วลงไปหยดสองหยดเพื่อดูว่าน้ำมันร้อนหรือยัง บางคนก็เปิดไฟแรงมากเพื่อผัดเช่นผักบุ้งไฟแดงเป็นต้น จุดประสงค์เหล่านี้ก็คือเราจะดูว่ากระทะเรานั้นร้อนเร็วแค่ไหน ผมก็เป็นคนหนึ่งที่เข้าครัวบ้างเพื่อทำอาหารง่ายในวันที่แม่ไม่อยู่บ้าน และในช่วงเวลาที่เราเร่งรีบเราก็อยากให้อาหารเรามันสุกเร็ว ๆ ด้วยปัญหานี้ผมจึงเลยเอามาลองทำ […]

Tips & Tricks

โครงสร้างแบบผลึกกับ SOLIDWORKS

โครงสร้างของวัสดุที่เป็นพวกผลึกเช่น ผลึกเกลือนั้นเมื่อเรามองลงไปจนถึงระดับอะตอมแล้วจะพบว่าโครงสร้างแบบผลึกนี้จะมีการเรียงตัวกันอย่างเป็นระเบียบและมีรูปแบบที่แน่นอน จากรูปจะเห็นอะตอมของตัวโซเดียมที่แทนด้วยทรงกลมสีน้ำเงิน ส่วนอะตอมของคลอไรด์นั้นแทนด้วยทรงกลมสีเขียว วางเรียงตัวและซ้อนกันเป็นชั้น ๆ ซ้ำไปมา เหมือนการวางอิฐหลาย ๆก้อนต่อกันไป เราสามารถที่จะเรียกอิฐหนึ่งก้อนนั้นว่าเป็น 1 เซลยูนิตได้หรือสั้นว่า 1 เซล การวางต่อกันหลาย ๆ เซลล์นั้นทำให้เกิดเป็นรูปนร่างของวัสดุนั้น ๆ ขึ้นมา อย่างเซลล์ของเกลือนี้เราสามารถที่จะกำหนดให้สว่าเกิดจากจุดทรงกลมทั้งหมด […]

Tips & Tricks

Thermal Stress Analysis with SOLIDWORKS Simulation

หน้าหนาวกำลังจะไปหน้าร้อนกำลังจะมา ฝุ่นมลพิษทำให้เกิดปัญหาสำหรับหน้าหนาวในปีนี้ และสิ่งที่จะเป็นปัญหาตาม ๆ ติดกันมาหรือความร้อนที่รุนแรง ความร้อนนั้นสามารถทำลายได้ทุก ๆ สิ่ง ทำให้น้ำระเหยเป็นไอ ทำให้โลหะเหล็กอันแข็งแกร่งหลอมละลายได้ ซึ่งเราพร้อมที่จะรับมือกับปัญหาทางความร้อนที่จะเกิดขึ้นอีกไม่กี่เดือนข้างหน้าแล้วหรือยัง โชคดีที่ SOLIDWORKS Simulation นั้นสามารถทำนายพฤติกรรมทางความร้อนที่ส่งผลต่อชิ้นงานต่าง ๆ ได้ นักออกแบบทั้งหลายสามารถที่จะใช้โมดูลทางความร้อนนี้ในการออกแบบและป้องกันชิ้นงานของเราจากสภาวะความร้อนที่จะเกิดขึ้น ผมเคยทดลองนำแผ่นโลหะเหล็กไปวางกลางแดดตอนเที่ยงวันประมาณ 1 […]
