SOLIDWORKS กับสาขาอาชีพ กับคำถามที่ว่างานใดบ้างที่ต้องใช้งาน SOLIDWORKS? ผมสามารถใช้ SOLIDWORKS ได้ไหมกับงานประเภทนี้? หรืองานประเภทนี้ไม่สามารถใช้ SOLIDWORKS ได้ ก่อนที่จะตอบคำถามนี้ได้นั้นเรามาลองทำความรู้จักกับโปรแกรมที่ชื่อว่าSOLIDWORKS กันก่อนครับ SOLIDWORKS เป็นโปรแกรมเขียนแบบชิ้นงานทั้ง 3 มิติและ 2 มิติ โดยมีเครื่องมือที่ออกแบบมาให้ใช้งานได้ง่ายทำให้ผู้ใช้งานสามารถสร้างสรรค์ผลงานออกมาได้อย่างรวดเร็วและแม่นยำ โดยเวอร์ชั่นแรกนั้นได้ออกมาเมื่อปี […]

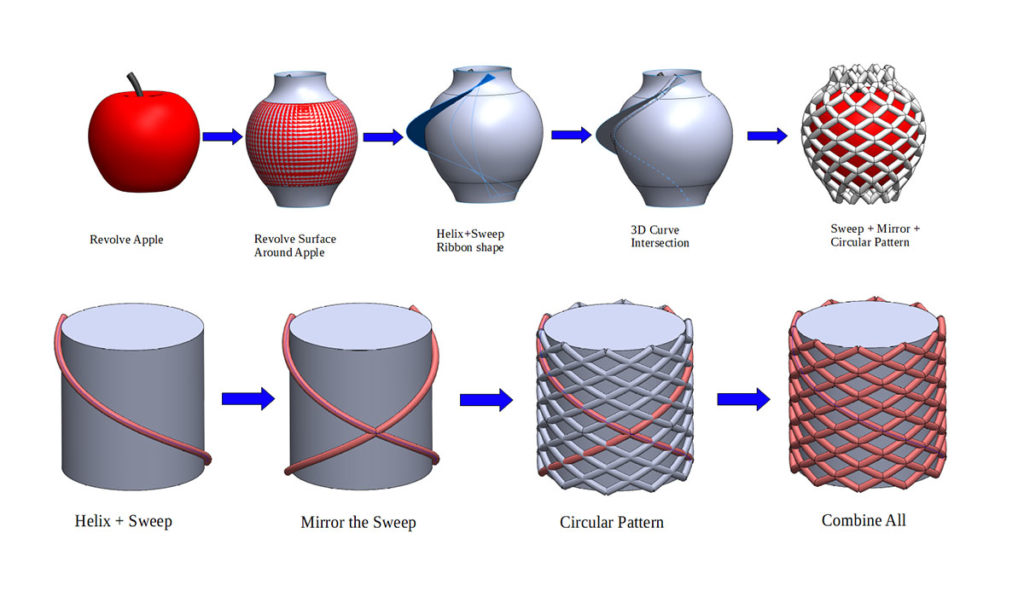

ในการป้องกันชิ้นงานชิ้นหนึ่งที่จะไปเสียดสี ถูหรือกระแทกกับชิ้นงานอื่นนั้น เรามักจะใส่ตาข่ายหุ้มชิ้นงานนั้นไว้เหมือนกับผลไม้ที่ถูกหุ้มด้วยตาข่ายโฟมที่เราสามารถพบได้ตามร้านขายผลไม้หรือห้างสรรพสินค้าทั่วไป รูปแบบของตาขายนี้มีความท้าทายต่อเราๆคนเขียนชิ้นงานสามมิติ วันนีเราจะใช้ SOLIDWROKS มาลองเขียนตาข่ายกันครับ ก่อนที่จะมีการเขียนตาข่ายเราลองมาดูลักาณะของตาข่ายกันก่อนครับว่ามีรูปแบบใดบ้าง ตาข่ายมีลักษณะที่สานไขว้กันไปมา โดยทั่วไปจะมีมุมเอียงและไม่ได้เป็นแบบตารางหมากรุกที่ลายตารางแนวยาวกับแนวขวางนั้นจะตั้งฉากกัน แต่ลายในตาข่ายนั้นจะเอียงทำมุมกันที่ค่ามุมหนึ่ง ๆ เส้นของตาข่ายนั้นจะมีลักษณะหมุนวนเป็นเกลียวไปตามความยาวของชิ้นงานที่ห่อหุ้ม เนื่องด้วยจากการที่วางเส้นตาข่ายเป็นมุมเอียงนั่นเองครับ ที่บริเวณจุดตัดกันของเส้นตาข่ายนั้นก็จะมีลักษณะที่แตกต่างกันออกไปหลายแบบ มีทั้ง เส้นทับเส้น เส้นชนเส้นและเส้นสอดสลับกันไปมา ซึ่งลักษณะของรูปแบบสุดท้ายนี้มีความท้าทายอย่างมากต่อการขึ้นรูปสามมิติ เพราะนอกจากที่เส้นจะต้องหมุนวนเป็นเกลียวแล้ว […]

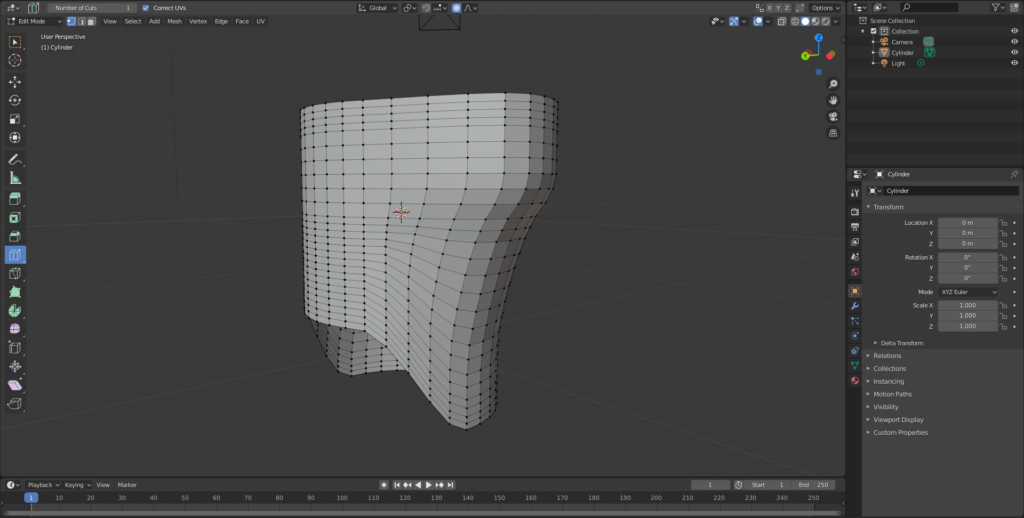

ในงานประเภทออกแบบบรรจุภัณฑ์ ขวด หรือแม้กระทั่งตัวถังรถต่าง ๆ ที่มีความซับซ้อนของผิวของชิ้นงานนั้นจำเป็นต้องมีผิวที่โค้ง อ่อนช้อย ดูลื่นไหลและมีความอิสระในรูปทรง ซึ่งคอนเซปต์เหล่านี้นั้นมันช่างแตกต่างจากสิ่งที่เป็น Parametric Modeling หรือการขึ้นรูปที่ใช้ตัวแปร พารามิเตอร์ต่าง ๆ เข้ามาเกี่ยวข้อง การขึ้นรูปแบบที่เป็นอิสระนี้มักจะใช้กันในอุตสาหกรรมประเภทแอนนิเมชั่น เพราะด้วยความที่เป็นอิสระจริงสามารถใช้แสดงจิตนาการที่ส่งออกมาได้ ดังในรูปนั้นจะเห็นถึงชิ้นงานอย่างง่ายที่มีลักษณะผิวโค้งไปมา ด้วยความเป็นพาราเมทริคของ SOLIDWORKS นั้นการจะทำชิ้นงานลักาณะดังภาพนั้นสามารถทำได้แต่ก็ต้องใชทักษะและเทคนิคการขึ้นรูปแบบผิวเข้ามาช่วย […]
การวิเคราะห์ทางไฟไนต์อิลิเมนต์นั้นจะใช้ทรัพยากรของเครื่องคอมพิวเตอร์ค่อนข้างมาก ในปัญหาที่มีขนาดใหญ่หลายล้านหรือสิบล้านอิลิเมนต์นั้นจะเห็นได้ถึงปริมาณการใช้กำลังของเครื่องคอมพิวเตอร์ได้ชัด เครื่องค้าง แรมเต็ม ฮาร์ดดิสเต็มเป็นปัญหาที่เรามักจะเจอกันบ่อย ๆ สิ่งที่ทำให้เกิดการคำนวนปริมาณมากๆคือจำนวนของ Node ทั้งหมดในปัญหา มี Node มากเท่าใดก็จะมีขนาดเมทริกซ์ที่ต้องแก้เท่านั้น Node นั้นเป็นจุดมุมของอิลิเมนต์ ยิ่งอิลิเมนต์ที่เป็นสามมิติก็จะมีจำนวน Node ต่ออิลิเมนต์ที่มาก ทางหนึ่งที่เราใช้เพื่อลดจำนวน Node คือการเปลี่ยนการคำนวนจากแบบสามมิติเป็นแบบสองมิติ […]

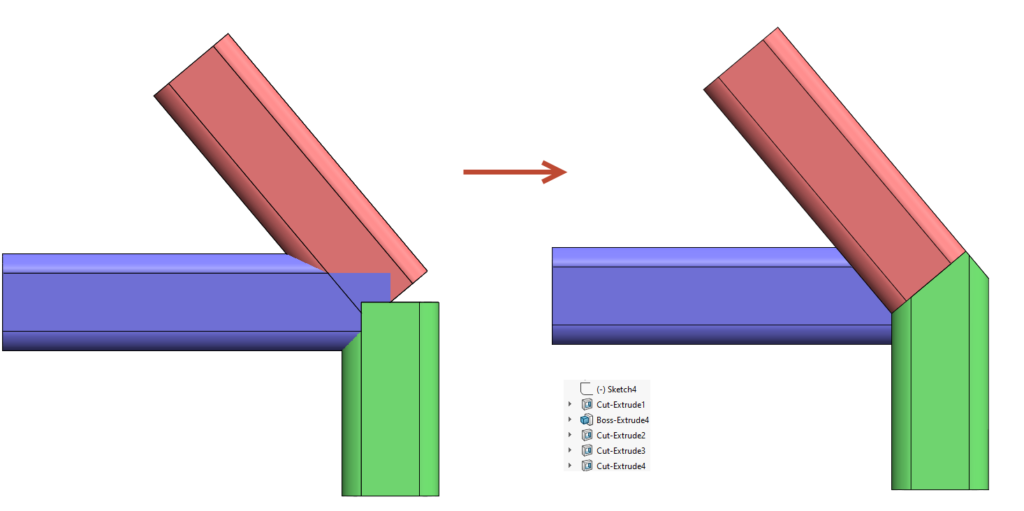

งานในสาขาโครงสร้างนั้นสิ่งที่ยากสำหรับผมคือการทำจุดรอยต่อระหว่างชิ้นงานด้วยกันซึ่งในการสร้างชิ้นงานด้วยวิธีปกตินั้นค่อนข้างที่จะยุ่งยากและใช้เวลาในการทำให้รอยต่อนั้นเข้ากันดีระหว่างชิ้นงานทุก ๆ ชิ้นที่ชนกัน ลองดูจุดเชื่อมต่อหนึ่งจุดที่มีชิ้นงานสามชิ้นเข้ามาเชื่อมต่อด้วยกัน ซึ่งเราต้องใช้ฟีเจอรืจำนวน 6 ฟีเจอรืในการตัดแต่งแตละชิ้นให้เข้ามุมกันพอดี ดูไม่ยากแต่ลองนึกถึงโครงสร้างที่มีหลายร้อยหลายพันชิ้นดูครับ งานหนักเอาการ ด้วยเหตุนี้ SOLIDWORKS จึงมีโมดูลพิเศษเพิ่มเติมที่เรียกว่า Weldments เข้ามาช่วยในการจัดการปัญหาเหล่านี้ให้เป็นเรื่องง่ายครับ Weldments เป็นโมดูลหนึ่งที่ช่วยจัดการในการสร้างชิ้นงานประเภทโครงสร้างได้เป็นอย่างดี โดยสามารถที่จะสร้างชิ้นงานหน้าตัดรูปแบบต่าง ๆ จัดการการชนกันชองชิ้นงานแต่ละชิ้น รวมทั้งการกำหนดตำแหน่งและขนาดรอยเชื่อมเข้าไปในโครงสร้างนั้นได้ […]
ยูเอวีหรือโดรนเป็นชื่อที่เรามักจะเรียกกันถึงอากาศยานไร้คนขับขนาดเล็ก ซึ่งมีให้เห็นกันโดยทั่วไปในปัจจุบัน การที่ใครจะบินอากาศยานไร้คนขับประเภทนี้นั้นจำเป็นจะต้องสอบใบอนุญาติให้ผ่านก่อนนะครับถึงจะสามารถบินได้ โดยทั่วไปจุดประสงค์ของโดรนก็คือการเข้าไปยังจุดที่เราเข้าไปถึงไม่ได้หรือเข้าไปถึงได้ช้า ก็จะส่งโดรนนี้ไปบินดูก่อน เพื่อตรวจสอบตำแหน่งนั้นและให้ได้ข้อมูลเพื่อที่จะตัดสินใจปฏิบัติในขั้นต่อ ๆ ไป ต้นกำเนิดของโดรนนั้นมีมาตั้งแต่ปี ค.ศ. 1849 หรือ พ.ศ. 2392 หรือช่วงเริ่มต้นของกรุงรัตนโกสินทร์ โดยโดรนสมัยนั้นมีลักษณะเป็นบอลลูนซึ่งสร้างเอาไว้เพื่อโจมตีกรุงเวนิชในสมัยนั้น ปัจจุบันเรามีโดรนเพิ่มมากขึ้นเรื่อย ๆ และชนิดที่เรามักจะเห็นกันโดยทั่วไปคือโดรนทีมีสีใบพัดบนโครงสร้างที่เป้นรูปกากบาท โดรนประเภทนี้เรียกว่า […]
Boss Extrude แบบเลือกทิศทางได้ สำหรับบทความนี้จะเป็นทริคเล็ก ๆ สำหรับการใช้งานเครื่องมือ Extruded Boss/Base กันครับ โดยปกติแล้วเราจะทำการสร้างเสก็ตซ์บนระนาบหรือผิวเรียบหนึ่งแล้วค่อยสั่งให้เส้นเสก็ตซ์นั้น Extrude ออกไปกลายเป็นชิ้นงานทรงตัน โดยทิศทางที่ Extrude ไปนั้นโดยปกติแล้วจะตั้งฉากกับระนาบหรือปผิวที่เราทำการเสก็ตซ์ไว้ ทำให้มีข้อจำกัดในการใช้งาน ดังแสดงในรูปที่ 1 จะเห็นได้ว่าการ Extrude […]

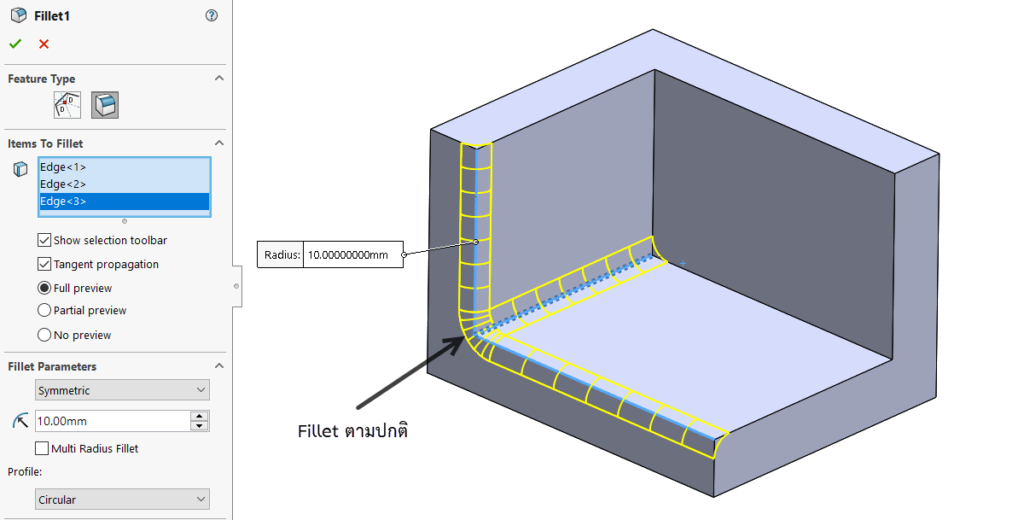

เมื่อขอบของชิ้นงาน 3 ขอบมาตัดกันนั้นจะเกิดเป็นจุดขึ้นมา และเมื่อเราทำ Fillet ที่ขอบทั้ง 3 ขอบนี้เข้าด้วยกัน ณ บริเวณจุดตัดนั้นจะพยายามทำให้โค้งเข้าหาขอบทั้งสามขอบให้ได้โดยอัตโนมัติ แต่ทว่าเราสามารถที่จะปรับแต่งรูปทรงของความโค้ง ณ บริเวณจุดตัดนี้ได้เพื่อให้เกิดความเนียนของโค้งที่มากกว่าเดิมได้โดยการใช้ฟีเจอร์ที่เรียกว่า Setback Fillet ดังแสดงในรูปปกติที่เราทำ Fillet ที่ขอบทั้งสามนี้ ผิวโค้งบริเวณจุดตัดจะมีขนาดเท่ากับโค้งบริเวณขอบทั้งสาม แต่เมื่อเรากำหนดค่า […]
การใช้โมดูล Drawing ใน SOLIDWORKS นั้นไม่ได้จำกัดอยู่เฉพาะการทำแบบ 2มิติ จากชิ้นงาน 3 มิติที่เราได้สร้างไว้เท่านั้น แต่เรายังสามารถใช้งานได้เหมือนกับการใช้งานโปรแกรม 2D Cad
