ออกแบบวงจรระบบไฟฟ้าง่าย ๆ ด้วย SOLIDWORKS Electrical

SOLIDWORKS Electrical เป็นโปรแกรมที่ใช้ในการเขียนวงจรของระบบไฟฟ้า (schematic) ไม่ว่าจะเป็นวงจร control, control pump, วงจรไฟฟ้ากำลัง หรือจะเป็นวงจรมอเตอร์ 3 เฟส และยังสามารถใช้งานร่วมกับ SOLIDWORKS 3D CAD เพื่อทำ layout ของ 3D ได้ด้วย นอกจากนี้สามารถจำลองการ wiring ของสายให้แสดงผลออกมาเป็น 3D ได้ด้วย

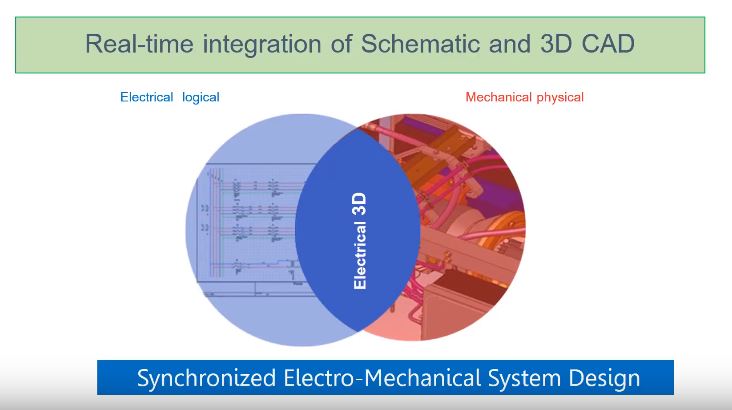

โดยปกติในการออกแบบเครื่องจักรทั่วไป เราจะออกแบบแยกกันระหว่าง Electrical กับ Mechanical แต่ใน SOLIDWORKS Electrical จะช่วยเข้ามาเชื่อมการออกแบบทั้งสองนี้เข้าด้วยกัน ทำให้เราสามารถออกแบบเครื่องจักรได้ง่าย รวดเร็ว และลดข้อผิดพลาด

คุณสมบัติของ SOLIDWORKS Electrical

  • สามารถรองรับทั้ง input และ output ไม่ว่าจะเป็นเซนเซอร์, สวิตช์ต่าง ๆ, รีเลย์ หรือมอเตอร์
  • ออกแบบ Wire Harness ได้ (สายที่มี connector)
  • ออกแบบร่วมกับ hydraulic, pneumatic ได้
  • สร้าง library ของ 2D และ 3D ได้ (ดาวน์โหลดได้จากเว็บ SOLIDWORKS.com)

ในการใช้งานของ SOLIDWORKS Electrical มี 3 ขั้นตอนง่าย ๆ คือ

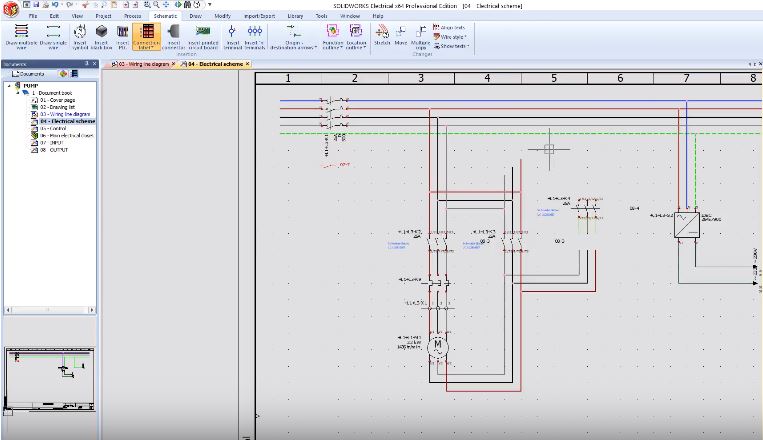

1. เขียน Schematic

ในขั้นตอนของการเขียน Schematic นี้ จะมี tools ต่าง ๆ ในการเขียน schematic และ search symbols ช่วยให้รวดเร็วและถูกต้องมากขึ้น ซึ่งเราสามารถเลือกและปรับแต่งในส่วนที่ต้องการได้

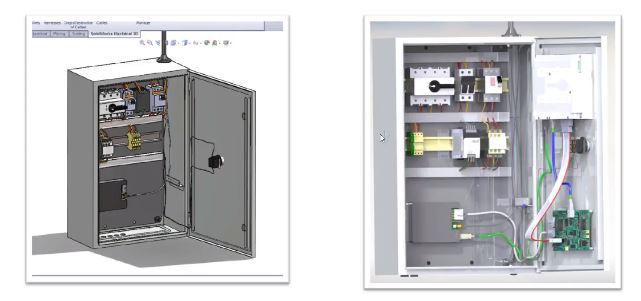

2. เขียน 3D Layout ด้วย SOLIDWORKS

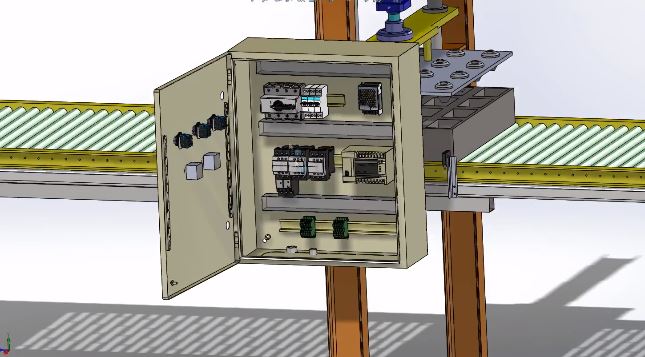

หลังจากที่ได้ออกแบบ Schematic ก็จะมาถึงการทำในส่วนของ layout เป็น 3D โดยมีขั้นตอนง่าย ๆ คือ insert อุปกรณ์ที่เป็น 3D และทำการ Wiring

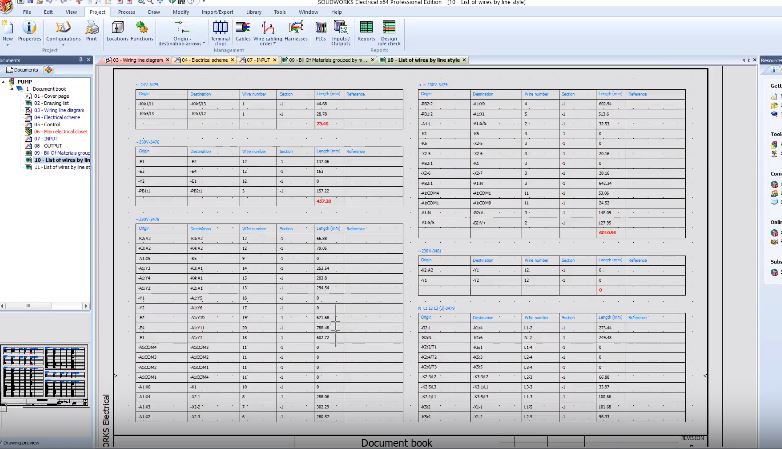

3. Gen เอกสารเพื่อผลิตชิ้นงานจริง

ขั้นตอนนี้กลับมาในส่วนของ Electrical โดยการไปที่ Project แล้วกดที่ report เพื่อดูรายละเอียดต่าง ๆ โปรแกรมจะแสดงเอกสารขึ้นมาให้เราดูว่ามีรายละเอียดอย่างไรบ้าง เช่น มีอุปกรณ์อะไรบ้าง สายแต่ละเส้นยาวรวมกันเท่าไหร่

สามารถดูการสาธิตแบบละเอียดได้ที่

และนี่ก็คือภาพรวมของการใช้งาน SOLIDWORKS Electrical หากใครที่สนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับการใช้งานของ SOLIDWORKS Electrical สามารถติดตามได้ที่ YouTube Channel ของ Metro SOLIDWORKS คลิก https://www.youtube.com/channel/UCgWNwnPjzj04SM8yGOqqa7w

และหากต้องการสอบถามรายละเอียดเพิ่มเติมเกี่ยวกับตัวโปรแกรมติดต่อได้ที่เบอร์ 02-089-4145 หรือคลิก https://metrosystems-des.com/contact-us/
