ประยุกต์ใช้ฟังก์ชัน Cavity ในการเขียนกาวเคลือบชิ้นงาน

ในงานอุตสาหกรรมประเภทการทำสายทองแดงสำหรับใช้ในอุปกรณ์อิเล็คทรอนิคนั้น เราจะทำการสร้างเส้นทองแดงขึ้นมาซึ่งแน่นอนไม่ได้มีแค่เพียงเส้นเดียว เส้นทองแดงนั้นก็จะถูกวางเรียงลงบนแผ่นรองและทำการเทกาวลงไปเคลือบสายทองแดงเหล่านั้นเพื่อป้องกันการเกิดรอยขีดข่วน การขาด หรือสิ่งสกปรกที่อาจจะตกลงไปบนเส้นทองแดงเหล่านั้น

ในอุตสาหกรรมหุ่นยนต์ก็เหมือนกัน เมื่อหุ่นยนต์เคลื่อนที่ไป แรงกระแทกจากพื้นอาจทำให้วงจรอิลิเคโทรนิคนั้นทำงานผิดพลาดได้ หรือสายที่เชื่อมต่อแต่ละโมดูลอาจจะหลุดหรือหลวมคลอนได้ ทางแก้หนึ่งก็คือการเทกาวเคลือบลงไปบนอุปกรณ์อิลเล็คทรอนิกหรือบอร์ดวงจรนั้นๆ ทำให้ทุกอย่างถูกตรึงแน่นไว้กับที่ได้

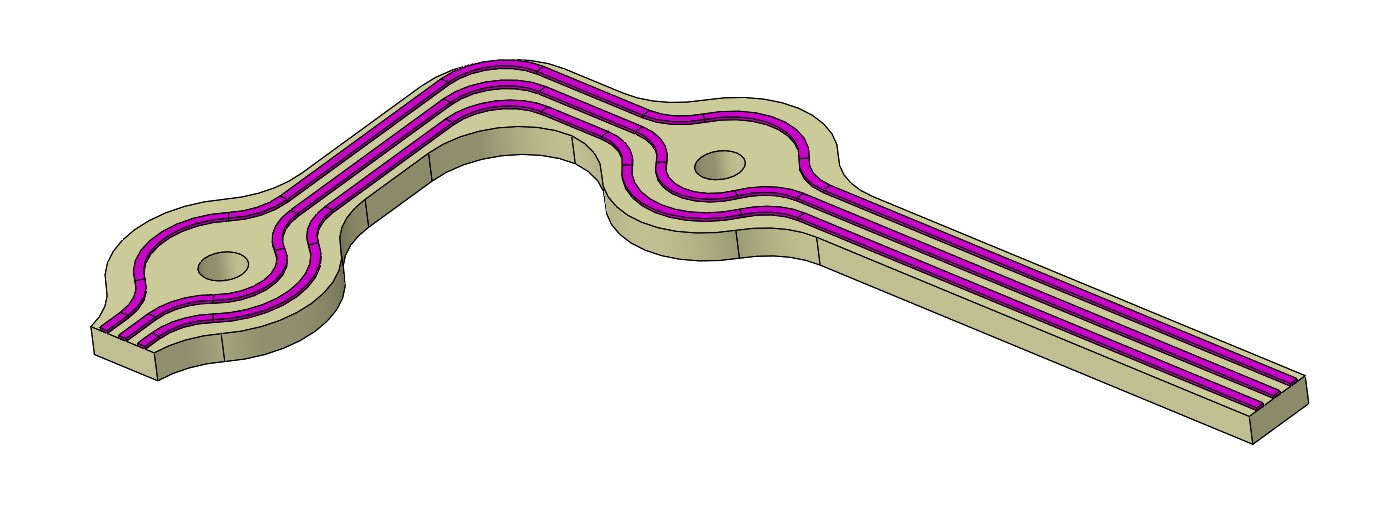

หลายคนที่เคยได้ลองวาดสายทองแดงหรือวาดพวกบอร์ดวงจรมา จะรู้ว่ามันค่อนข้างที่จะเหนื่อยและล้าสายตาเป็นอย่างอย่างมาก การวาดสายทองแดงนั้นสามารถทำได้โดยการ extrude หรือ Sweep และใช้การตกแต่งบางตำแหน่งเข้าไปช่วย  ดังแสดงในรูป เส้นสีชมพูคือลายทองแดง ลองนึกถึงสายที่มันยาวและมีหลายสิบเส้นดูครับ

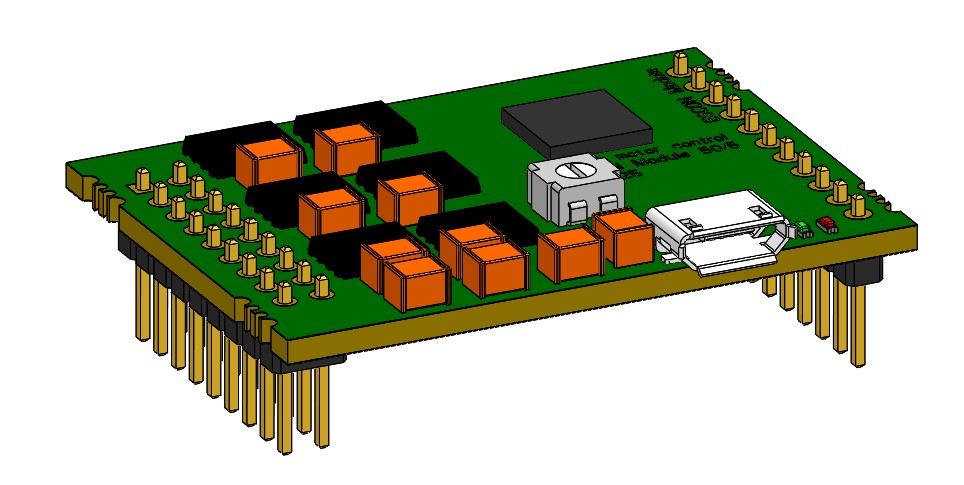

และนี่เป็นตัวอย่างอีกอันหนึ่งพวดบอร์ดที่มีลายละเอียดค่อนข้างเยอะ รูปด้านล่างเป้นรูปบอร์ด Escon เพื่อคุม Speed ของมอเตอร์ maxxon ซึ่งค่อนข้างเป็นบอร์ดอย่างง่าย แต่ลายละเอียดนั้นก็เยอะพอสมควร

ทีนี้ถ้าเราจำเป็นต้องวาดกาวที่เทลงไปเคลือบบนเส้นทองแดงหรือบอร์ดละ เราจะทำอย่างไรดี กาวนั้นจะลงไปเคลือบสายทองแดงหรือบอร์ดทำให้กาวนั้นมีรูปร่างแบบสายทองแดงหรือบอร์ดนั้นแต่ในทิศตรงข้าม คือกาวจะมีส่วนเว้าลงไปเพื่อให้รองรับกับรูปทรงเส้นหรือสี่เหลี่ยมที่ปรากฏอยู่บนบอร์ดหรือสายทองแดง เราคงไม่อยากค่อย ๆ มานั่งวัดรูปทรงแต่ละอย่างและค่อย ๆ มาวาดลงบนแผ่นกาว ซึ่งมันเหมือนกับว่าเราทำเส้นทองแดงหรือบอร์ดนั้นสองครั้ง ซึ่งจะทำให้เสียเวลาเป็นอย่างมาก ในบทความนี้เรามิธีที่จะทำกาวนี้ในเวลาเพียงเสี้ยววินาทีมาฝากกันครับ

พื้นฐานเบื้องต้นไม่มีอะไรมากครับ เมื่อเราเทกาวลงไป พอกาวเซ้ตตัวแห้งแข็งก็จะฟอร์มรูปร่างตามแบบบอร์ดหรือสายทองแดงนั้นขึ้นมา นั่นคือคอนเซปต์ของการทำแม่พิมพ์ ดังนั้นถ้าเราใช้คำสั่งใน SOLIDWORKS ที่เกี่ยวกับการทำแม่พิมพ์แล้วเราก็อาจจะสามารถสร้างกาวได้โดยง่ายครับ

เครื่องมือที่ว่านี้ก็คือ Cavity… ซึ่งอยู่ในเมนู Insert > Feature > Cavity… แต่จะใช้อย่างไรละในเมื่อเราเข้าไปดูในเมนูแล้วมันขึ้น เป็นไอคอนสีเทาซึ่งแปลว่าไม่สามารถใช้งานได้ เงื่อนไขอย่างนึ่งก้คือชิ้นงานที่จะทำ Cavity นั้นจำเป็นต้องมีชิ้นงานอีกชอ้นหนึ่งมาหักลบกับช้อนงานที่จะทำ Cavity ดังนั้นจึงต้องมีชิ้นงานอย่างน้อย 2 ชิ้นที่อยู่ในตำแหน่งที่ต้องการ นั่นก็คือต้องเป็นไฟล์ Assembly ถึงจะเรียกคำสั่ง Cavity ขึ้นมาได้ครับ

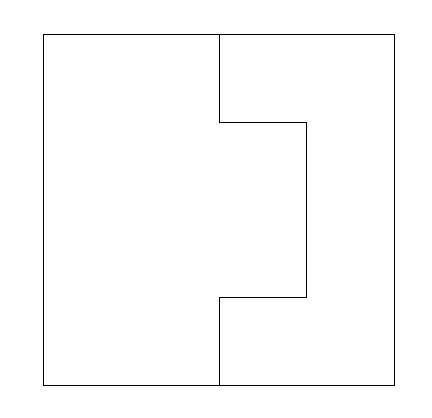

ซึ่งขั้นแรกเราต้องสร้างชิ้นงานทั้งสองชิ้นมาและทำการประกอบในตำแหน่งที่ต้องการ ดังรูป

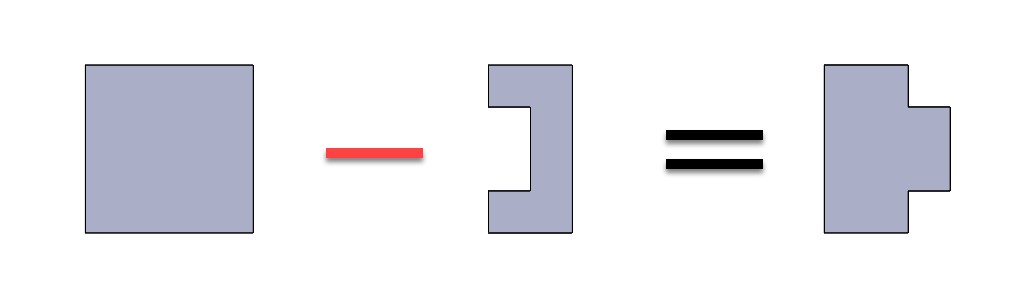

จากนั้นใช้คำสั่ง Cavity จะทำการลบเนื้อชิ้นงานออกทำให้เหลือเนื้อชิ้นงานตามที่ต้องการ

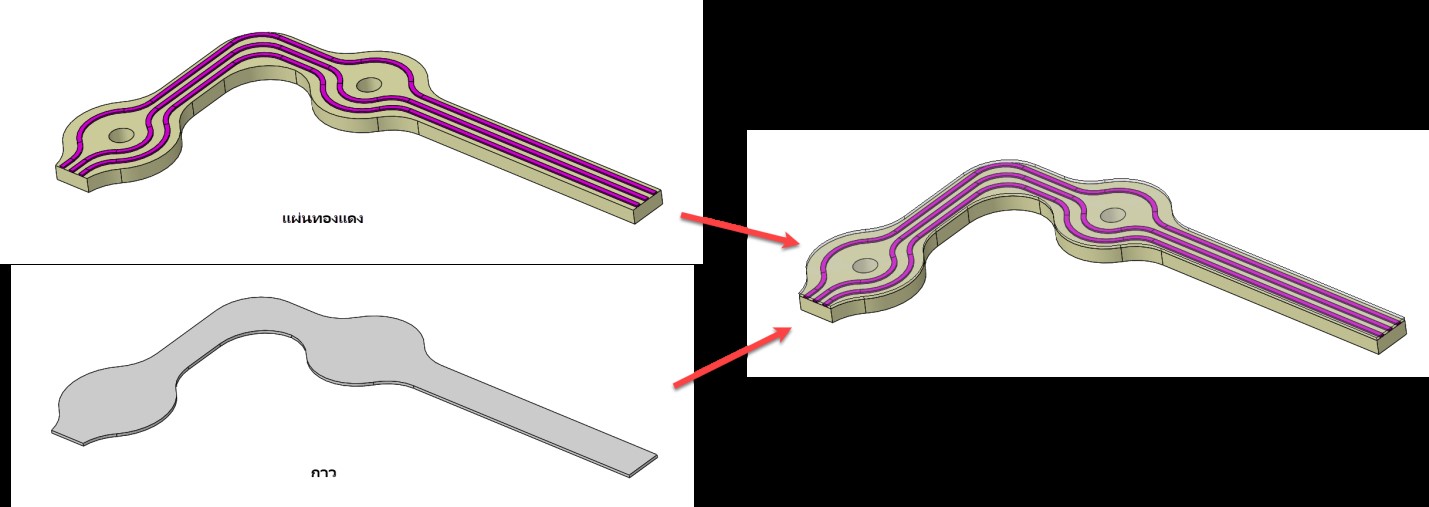

ลองดูตัวอย่างชิ้นงานกันครับ ผมมีสายเส้นทองแดงวางบนแผ่นปรินท์ จากนั้นผมสร้างชิ้นงานกาวขึ้นมาเป็นเนื้อเต็มๆ และทำการวางประกอบกันบนแผ่นลายทองแดงนี้

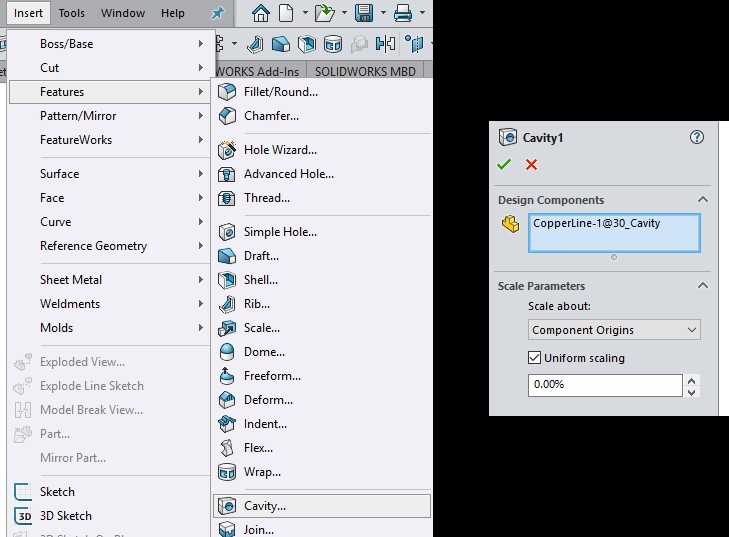

จากนั้นผมทำการเซฟชิ้นงานการและทำการ Edit ชิ้นงานที่เป็นกาวใน Assembly โหมดขึ้นมา และไปที่ Insert > Feature > Cavity… จะปราะกฏหน้าต่างมาให้เราทำการเลือกชิ้นงานที่จะนำมาลบเนื้อของชิ้นงานกาวนี้ออก ในที่นี้ผมเลือกชิ้นงานที่เป็นเส้นลายทองแดง

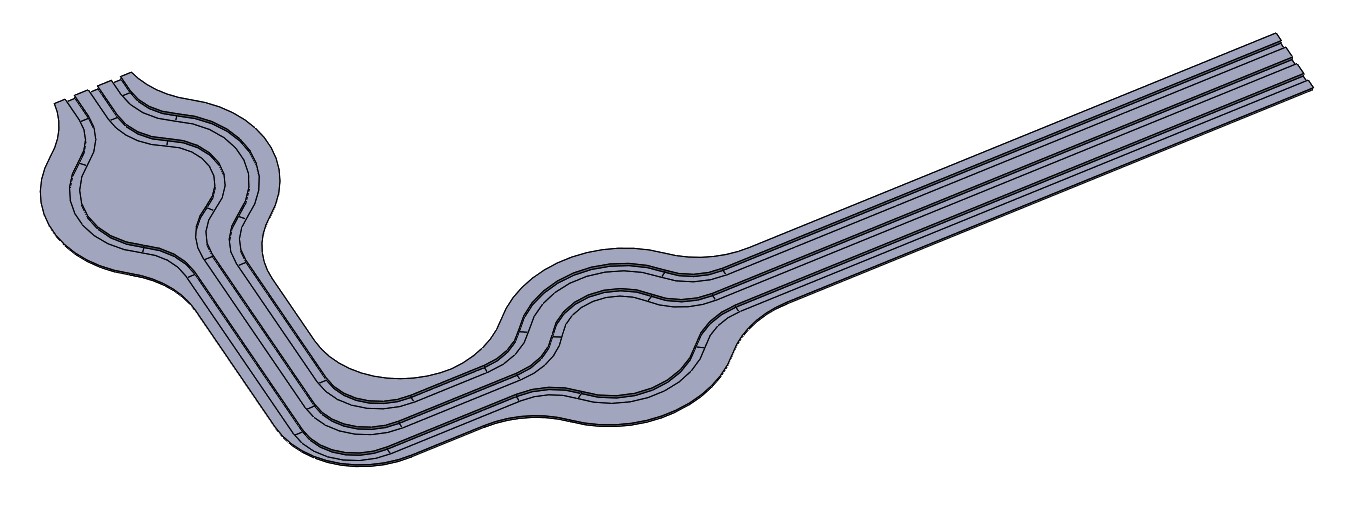

เนื้อตรงไหนที่ซ้อนกันระหว่างชิ้นงานกาวและชิ้นงานเส้นทองแดงนั้นจะถูกลบออก และลองดูที่ชิ้นงานกาวหลังจากทำ Cavity แล้วจะเห็นร่องเกิดขึ้นที่เป็นเหมือนร่องของสายทองเส้นทองแดง

ง่ายและสะดวกต่อการทำพวก Cover ที่ต้องหลบรูปร่างหรือชิ้นงานอื่นๆ เพื่อนๆลองทำดูการนะครับ

บทความโดย แอดโจ๊ก
